感謝您選用了“安格斯”冷凍機，為了您能正確高效的使用，請?jiān)敿?xì)閱讀說明書。
一、安裝要求：
1、冷凍機安裝前請選擇地基平穩，四周空曠，暢通及避免腐蝕、污染、日曬、雨淋，方便安裝維修之場所；
2、根據冷凍機制冷量選用匹配的冷卻水塔。冷水機管路配管，請根據機身喉尺寸進行安裝，切勿將冷卻水管尺寸縮小，這樣會引起高壓超載，影響制冷效果及增加耗電量；
3、風冷式冷凍機請必須安裝在距離墻壁一米以上空間位置，以免造成散熱不良引起高壓超載影響制冷效果及增加耗電量。
注：（1）電源負載及接地部分，請依照相關法規施工！
（2）新安裝的冷凍機冷凍水管必須包保溫層！
二、開機準備
首次運轉冷凍機必須先檢查下列事項是否正確：
1、電源電壓及相數是否符合型號規格，請對照銘牌所示。[注3HP以上冷凍機
電源是采用三相五線，電壓380～415V/50HZ電源相位線分別為R、S、T，中性線（零線）N，接地導線為雙色線用E表示；機內設有錯缺相保護器,當在第一次開機時出現不亮燈或亮紅燈并顯示故障代碼及警號時，可將相線任意兩相對換接妥后合上開關即可；3HP以下冷凍機采用單相電源，電壓220-240V/50HZ電源相位線為L，中線為N，地線為E。]
2、冷凍水喉及冷卻循環水喉是否接通管路，并保持閥門打開；（請參考安裝示意圖）
3、先將冷凍水箱加滿水或其它冷凍介質后方可啟動水泵；（注：請根據要求來配用冷凍介質）
4、請留意冷卻水泵運行方向及水塔風機是否逆轉（如水泵是三相，逆轉須將電源相位線中任意二相對換，接妥后再把開關合上即可）。
三、操作順序
1、首先將總電源開關開啟ON位置；
2、開啟冷卻水塔和冷卻水泵開關，此時注意冷卻水出入口閥門必須打開（注：風冷式冷凍機無須配備冷卻水塔）。
3、再開啟冷凍機啟停開關，此時冷凍水泵開始運行，請注意冷凍水出入口閥門必須打開，經延時開關延時后壓縮機會自動運行，請查視及調節所需溫度。
4、關機時，請依相反的順序操作關機即可。
四、面板示意圖及操作說明
1、開機：
①打開冷凍機電箱內的空氣開關；
②按“ON/OFF”啟停鍵，開啟冷凍機，此時冷凍水泵啟，風機啟動（風冷式），壓縮機延時啟動。
③開機狀態下，水泵運行；開機狀態下，當測量溫度≥溫度設定值+溫度回差時，系統進入制冷模式并開啟壓縮機制冷。當測量溫度≤溫度設定值時，系統返回待機狀態并關閉壓縮機。
2、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按加減鍵進入設定溫度設定，設置完成后按開機鍵退出。
長按設定鍵“SET”3秒進入回差溫度設定，使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數的大小，設置完成后按開機鍵退出。
3、關機：按“ON/OFF” 啟停鍵關閉機器。如長時間不使用時，請關閉冷凍機電源并排掉水箱內或殼管式蒸發器內的冷凍介質。
五、修改參數操作說明（在正常情況下無需操作此項）
1、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按加減鍵進入設定溫度設定，設置完成后按開機鍵退出。
長按“SET” 設定鍵3秒進入回差溫度設定，使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數的大小，設置完成后按開機鍵退出。
2、若出現故障現象，“PV”區顯示故障代碼，按“ON/OFF”啟停鍵停機，故障排除后，再按一下“ON/OFF”啟停鍵后恢復正常運行。
3、“POWER”：電源指示燈；
“COMP”：壓縮機運行狀態；
“PUMP”：水泵運行狀態；
“ERROR”：故障指示燈；
“ON/OFF”：機組啟停鍵；
“RUN”：機組運行狀態；
六、參數設置
廠家參數設定：在上電后20秒內同時長按加減鍵3秒后進入廠家參數設置。使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數，設置完成之后按開機鍵退出（設置的參數參考下表）。
|
代號 |
意義 |
設置范圍 |
默認值 |
|
用戶參數菜單 |
|||
|
|
溫度設定值 |
-30℃~90℃ |
20℃ |
|
F01 |
回差設定值 |
0.1℃~10.0℃ |
3℃ |
|
管理者參數菜單 |
|||
|
F02 |
溫度校正 |
-10℃~10℃ |
0℃ |
|
F03 |
溫度設定值下限 |
-20℃~10℃ |
|
|
F04 |
壓縮機起動延時 |
1~20分鐘 |
3分鐘 |
|
F05 |
E3壓縮機高壓保護延時 |
0~180秒 |
60秒 |
|
F06 |
E4壓縮機低壓保護延時 |
0~180秒 |
60秒 |
|
F07 |
E5保護延時 |
0~180秒 |
60秒 |
|
F08 |
E6保護延時 |
0~180秒 |
60秒 |
|
F09 |
E7內置相序保護使能 |
000不使能 001使能 |
000不使能 |
|
F10 |
E2壓縮機過載輸入類型 |
ON常閉 OFF常開 |
OFF常開 |
|
F11 |
E3壓縮機高壓輸入類型 |
ON常閉OFF常開 |
OFF常開 |
|
F12 |
E4壓縮機低壓輸入類型 |
ON常閉OFF常開 |
OFF常開 |
|
F13 |
E5 保護輸入類型 |
ON常閉OFF常開 |
OFF常開 |
|
F14 |
E6自定義保護輸入類型 |
ON常閉OFF常開 |
OFF常開 |
|
F15 |
歷史故障查詢 |
查詢0~99小時內出現的故障，P.00表示當前的1小時出現的故障；P.01表示前一個小時內出現的故障。 |
--- |
七、故障代碼說明
| 故障代號 |
意義 |
報警方式 |
處理方法 |
消除方式 |
報警有效時間 |
|
E1 |
探頭故障 |
數碼管顯示“E1” |
關閉壓縮機和水泵 |
自動恢復 |
任何時候 |
|
E2 |
壓縮機過載故障 |
數碼管顯示“E2” |
關閉壓縮機 |
手動清除 |
壓縮機開啟后 |
|
E3 |
壓縮機高壓故障 |
數碼管顯示“E3” |
關閉壓縮機 |
手動清除 |
壓縮機開啟后 |
|
E4 |
壓縮機低壓故障 |
數碼管顯示“E4” |
關閉壓縮機 |
手動清除 |
壓縮機開啟后 |
|
E5 |
逆相故障 |
數碼管顯示“E5” |
關閉壓縮機和水泵 |
手動恢復 |
系統開機后 |
|
E6 |
水位故障 |
數碼管顯示“E6” |
關閉壓縮機和水泵 |
手動恢復 |
系統開機后 |
八、操作注意事項
1、冷凍水泵不可在水箱內無水的情況下運轉；(7.5HP以上機型,水箱內裝有水位保護,當水位太低時或水箱內無水時,水泵會自動停止運行,并顯示水位故障代碼及警號。)
2、操作開關請盡量避免連續切換；
3、冷凍水溫度達到設定溫度時，壓縮機會自動停止運行，此屬正常現象；
4、溫度開關應避免設定在5℃以下，防止蒸發器結冰；（低溫冷凍機除外）
5、為確保制冷效果，保持最佳狀態，請定期清洗冷凝器、蒸發器及水過濾器。
注：如出現故障報警請立即關機，按第七項和第十項所列方法排出故障后方可開機?；蚣皶r(shí)通知維修人員處理。
附注（一）：
散熱不良及處理方法
當冷凝器散熱不良時，壓縮機效率低，運轉電流提高，當風冷式高壓壓力升至24kg/cm2 ，水冷式高壓壓力升至20kg/cm2，壓縮機受高壓開關保護跳脫，壓縮機停止運轉，散熱不良高壓超載并顯示故障代碼或故障指示，此時請檢視冷卻塔循環水是否正常，冷卻水溫是否過高，冷卻塔風扇、水泵是否運轉，冷卻水閥門是否完全打開（風冷式請檢查散熱器是否臟堵），以上正常后關機重啟即可正常運轉。如經常出現高壓超載情況，請盡快安排清洗冷凝器。
附注（二）
冷媒不足低壓處理方法：
1、當水溫在5℃以上時，低壓表壓力顯示低于2k g/cm2時，即表示冷媒不足，先將漏冷媒的地方進行補漏處理再更換干燥過濾器重新抽真空，充適當冷媒。
2、當發現漏冷媒部分浸于水中，請立即停止冷凍機運行，速將水箱內水排除掉，盡快通知公司派人員處理維修，以免壓縮機將水吸入系統中造成更嚴重?fù)p壞。
附注（三）
高低壓是否正常
水冷式壓縮機正常運行時高壓壓力顯示12.5～15k g/cm2為最佳，（風冷式14～17k g/cm2為最佳）但不得高于19.5k g/cm2，當水冷式壓力高于19.5kg/cm2，風冷式壓力高于24k g/cm2時，高壓開關跳脫請依附注（一）處理，低壓以3.1～4.5k g/cm2為最佳，但不得低于2k g/cm2，低于2k g/cm2低壓跳脫請依附注（二）處理。
當壓縮機運行時高壓和低壓兩者壓差極少或相等時，即表示壓縮機本身閥片破損和斷裂，請立即停止運轉并通知公司派人處理。請注意以上狀況是當壓縮機運行時，如沒有運行高低壓平衡仍屬正常狀況。
附注（四）：
當故障指示燈及保護開關全部正常時，壓縮機不能啟動，請檢查：
1、溫度開關是否調得太高，或損壞；
2、切換開關是否損壞；
3、防凍開關是否損壞；
4、壓力開關是否跳脫或損壞；
5、壓縮機超載保護器是否損壞或跳脫；
6、電磁繼電器線圈是否損壞及超載保護器是否損壞；
7、水箱內是否液位過低；
8、請檢查冷凍水水流量開關是否損壞;
注:以上控制開關或線路有故障即壓縮機就不能運轉。
九、維護與保養
1、定期清洗冷凝器、蒸發器，使整機保持良好運轉；
2、保持冷卻塔清潔干凈，定期清洗，冷卻塔內不得有雜物及其它障礙物；
3、風冷式冷凍機請保持散熱器表面清潔干凈，并定期清洗，使機器保持良好的性能。
十、故障排除方法：
| 狀 態 |
原 因 |
故障排除 |
|
電源正常 |
①保險絲熔斷 ②逆向繼電器故障 |
①更換備用保險絲 ②更換逆向繼電器 |
|
電源開關跳脫 |
①電源負載線路接地或短路 |
①換新處理 ②檢查后，如確定故障，更換或修理 |
|
逆相 |
①泵浦、壓縮機及風扇逆轉 ②缺相 |
①將電源相線中任意兩相調換 |
|
散熱不良 |
①高壓開關跳脫 |
①清潔冷凝器，空氣保持40℃以下，請依照附注〈一〉處理 |
|
冷媒不足 |
①冷媒不足低壓跳脫 |
①依附注﹤二﹥處理 |
|
超載 |
①電壓異常； |
①三相電源壓降或電壓不穩及缺相，請調整電壓及查缺相原因； |
|
故障指示未亮但壓縮機無法運轉 |
保護裝置跳脫 |
請依附注四處理 |
|
冰水槽水不冷 |
①容量不足； |
①加大主機容量； |
|
缺水 |
①水箱內水量不足； |
①往水箱里加水； |
十一、電器連接示意圖

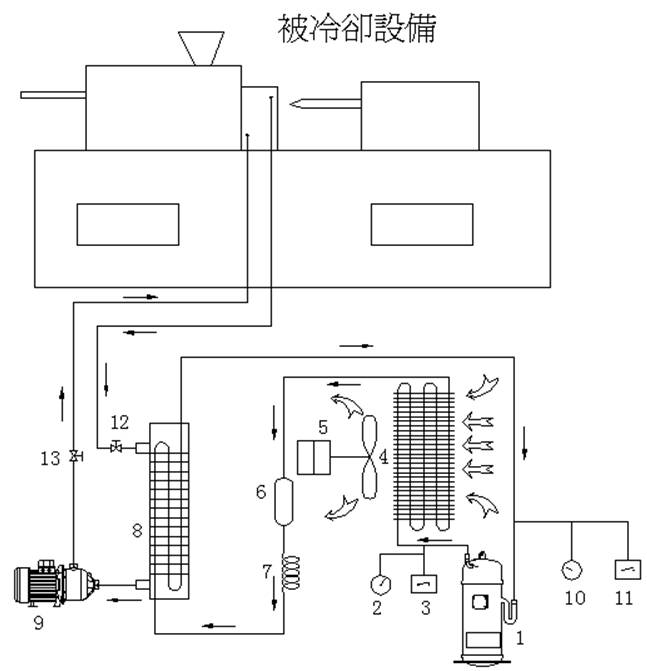

十二、風冷式冷凍機內部結構示圖
|
1．壓縮機 |
7．毛細管（膨脹閥） |
|
2．高壓表 |
8．蒸發器 |
|
3．高壓保護器 |
9．水泵 |
|
4．冷凝器 |
10．低壓表 |
|
5．冷卻風機 |
11．低壓保護器 |
|
6．干燥過慮器 |
12.水路閥門開關 |

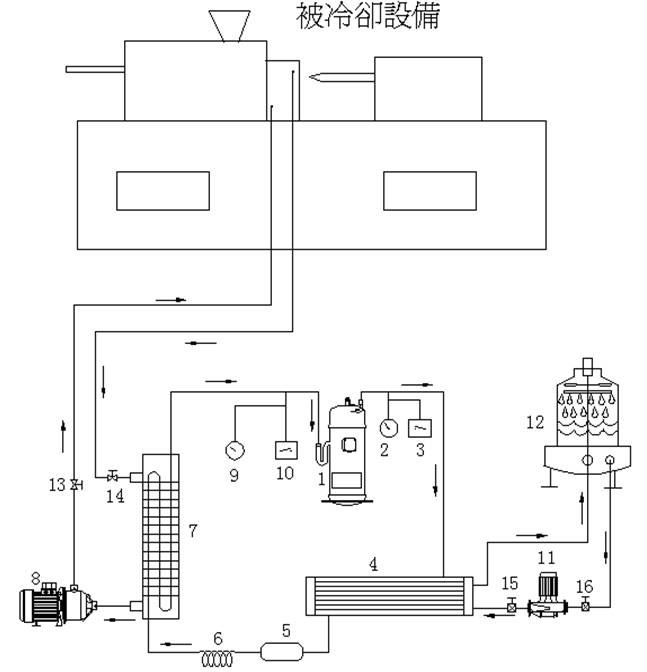

十三、水冷式冷凍機內部結構示意圖
|
1．壓縮機 |
8．冷凍水泵 |
|
2．高壓表 |
9．低壓表 |
|
3．高壓保護器 |
10．低壓保護器 |
|
4．冷凝器 |
11．冷卻水泵 |
|
5．干燥過慮器 |
12．冷卻水塔 |
|
6．毛細管（膨脹閥） |
13、水路閥門開關 |
|
7．蒸發器 |
|

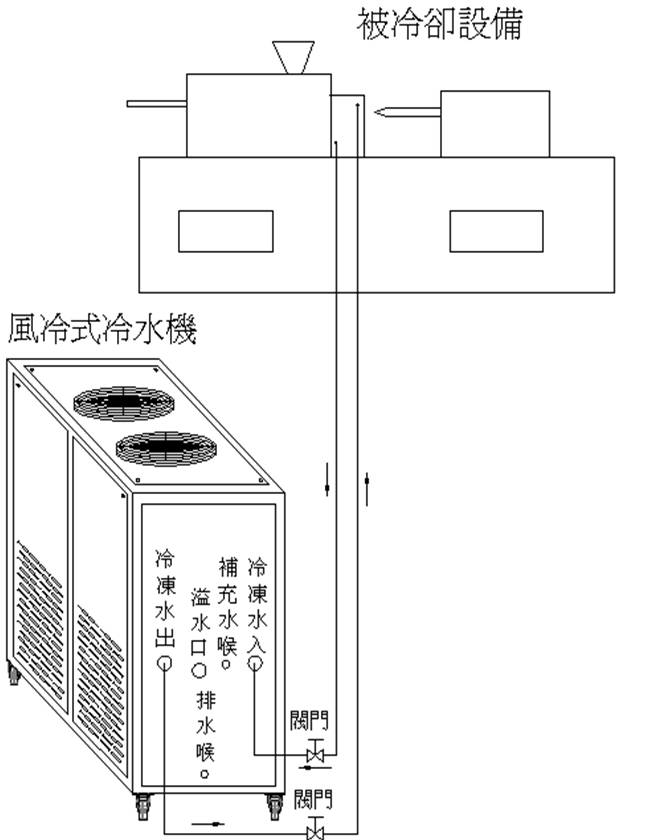

十四、風冷式冷水機安裝示意圖

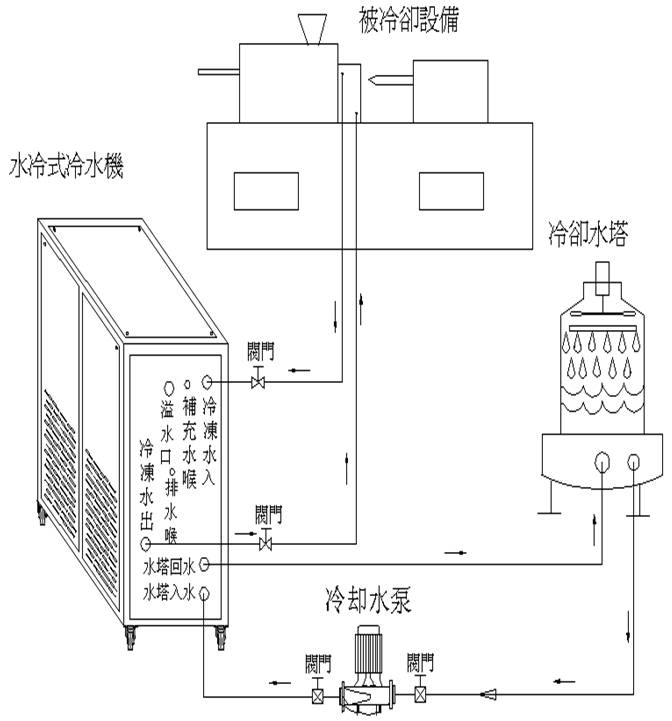

十五、水冷式冷水機安裝示意圖
